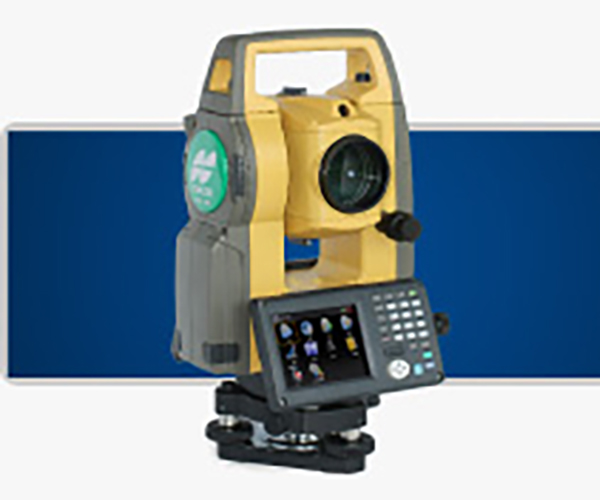

拓普康OS-600G

OS技术参数

型号 OS-602G
 OS-605G

望远镜
放大倍率/分辨率 30X/2.5"
其它 镜筒长度:171mm,物镜孔径:45mm(EDM:48mm),成像:正像,视场角:1˚30′(26m/1,000m),最短焦距:1.3m,背光亮度:5级
测角部
最小显示 1"/5"
测角精度(ISO17123-3:2001) 2" 5"
双轴补偿器/视准差改正 液体双轴倾斜传感器,补偿范围±6′/视准差改正
测距部
激光输出等级*1 无棱镜:3R级,棱镜/反射片1级
测距范围
(一般气象条件下) 无棱镜 0.3~500m
反射片 RS90N-K:1.3~500m,RS50N-K:1.3~300m,RS10N-K:1.3~100m
小型棱镜 1.3~500m
单AP标准棱镜 1.3~4,000m/良好气象条件下*6:1.3~5,000m
三AP标准棱镜 ~5,000m/良好气象条件下*6:~6,000m
最小显示 精测/速测:0.001m   追踪测:0.01m
测距精度
(ISO17123-4:2001) 无棱镜 (3+2ppm×D)mm
  反射片 (3+2ppm×D)mm
  AP/CP棱镜 (2+2ppm×D)mm
测量时间 精测:0.9秒,速测:0.7,跟踪测:0.3秒
系统 /接口与数据管理
操作系统/应用软件 Windows CE 6.0 / MAGNET Field
显示器/键盘 3.5英寸,LED背光灯半透射式TFT QVGA色LCD,触摸屏,自动亮度控制/26个按键(有背光灯)
操作面板 一面为触摸屏+键盘,另一面为触摸屏
触发键 支持,位于仪器右侧
数据存储 内存 500MB(包括项目文件)
外部 USB闪存(******8GB)
接口 RS-232C串口,USB2.0(A口和小型B口)
蓝牙模块(选配) 1级蓝牙,Ver.2.1 +EDR,传输距离半径:300m
其它
激光指示器 同轴红色EDM激光束
导向光 绿色激光二极管(524nm)和红色激光二极管(626nm),工作范围:1.3~150m*2
水准器 图形水准器 ±6′(内圆)
圆水准器 10′/2mm
激光对中器(选配) 2级激光产品,红色激光二极管(635nm±10nm),对中精度:≦1.0mm/1.3m
光学对中器 放大倍率:3X,最短焦距:0.3m自基座起
防尘防水等级 IP65
工作温度 -20~+60℃
尺寸(含提柄) 双面板:191mm(宽)×190mm(长)×348mm(高)
重量(含提柄和电池) 5.7kg
电源系统
电池 BT-L2机载电池 可充电锂电池
工作时间(测角测距) 约16小时(角距同测间隔1次/30秒)
