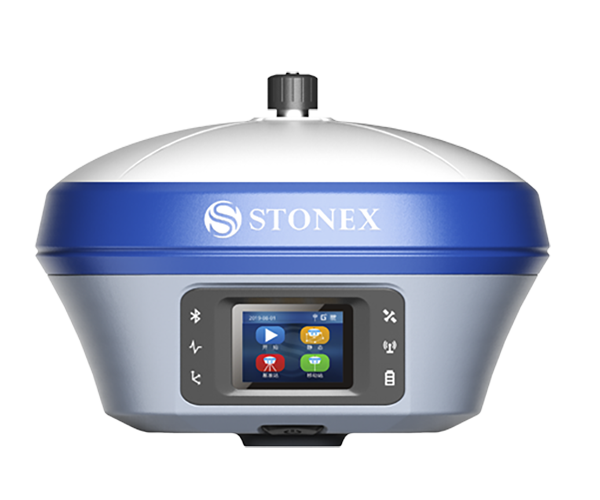

思拓力S6Ⅱ


项目

子项目

描述


G

N

S

S

性能

板卡型号

Trimble BD990


通道数

336


跟踪特性

BeiDou: B1/ B2/ B3

GPS: L1CA/ L2E/ L2C/ L5

GLONASS: L1CA/ L2CA/ L3CA

Galileo: E1/ E5A/ E5B/ E5AltBOC/ E6

IRNSS: L5

QZSS: L1CA/ L1SAIF/ L1C/ L2C/ L5/LEX

SBAS: L1CA/ L5


更新率

50Hz


静态精度

平面:±(2.5mm+0.5ppm)RMS

高程:±(5mm+0.5ppm)RMS


RTK精度

平面:±(8mm+1ppm)RMS

高程:±(15mm+1ppm)RMS


星站差分

RTX服务(选配)

平面精度:4cm     高程精度:8cm

支持CGCS2000框架转换


星链续航

标配XTRa,在差分信号断开时不影响RTK测量


惯导测量

补偿精度

8mm+0.3mm/°tilt(30°以内<2cm)


补偿⻆度

0—70°


惯导更新率

200Hz


系统配置

操作系统

Linux


内置存储

板载32G;TF卡扩展,******支持500G


蓝牙

V4.1


WIFI

802.11a/b/g/n/ac


网络通讯

全网通4G

FDD LTE: B1/B3/B8

TDD LTE: B38/B39/B40/B41

TD-SCDMA: B34/B39   WCDMA: B1

CDMA 1x/EVDO: BC0   GSM: 900/1800MHz


电子气泡

支持


智能应用

智能应用

思拓力云服务,在线升级,智能自检,自动下载

数据;一机多用,CORS/RTK自由切换


增值应用

电台中继,网络中继


数据接口

5芯接口

用于连接外置电源及外挂电台


Type-C

用于充电和数据传输


SIM卡槽

NANO SIM卡


1PPS

用于脉冲信号输出


GNSS

用于外置GNSS天线接入


物理指标

尺寸

151mm×151mm×92mm


重量

1500g


环境性能

工作温度

-30℃ ~ +70℃


存储温度

-40℃ ~ +80℃


防水防尘

IP67


抗跌落

常温抗2米随杆跌落(硬木地面),1.2米自由跌落。


湿度

抗100%冷凝


电台

内置电台

第二代全球通,收发一体


通讯协议

TrimTalk,TrimMaskⅢ,PCC-EOT,PCC-GMSK

SATEL,Geotalk,SOUTH,Hi-Target


功率

6W(均值),7W(峰值)


频段

410-470MHz


通道

7个预设通道,2400个可自定义通道


人机交互

按键

单按键,用于启动关闭设备


显示屏

1.46寸彩色电容OLED触控,分辨率:320×240


语音

TTS语音播报


电气性能

电池

内置电池,7.2V  13600mAh


输入电压

9~28V DC


续航时间

18h(移动站)
